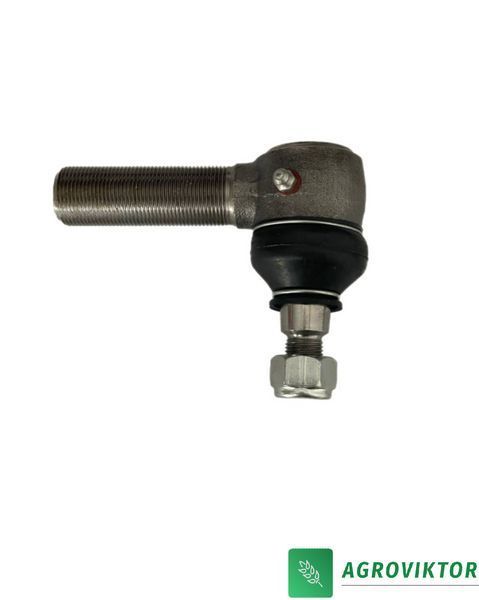

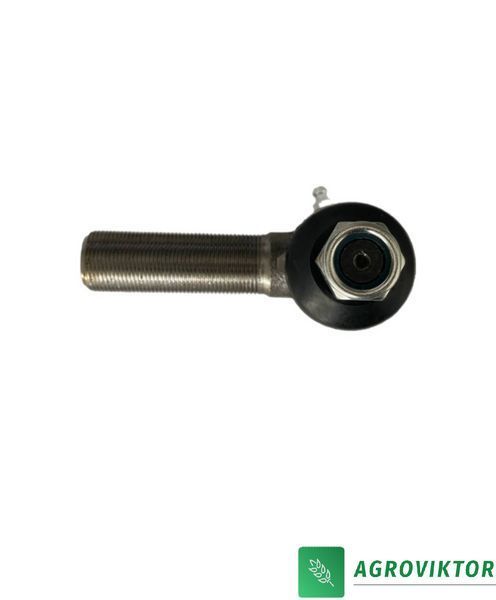

AH21345 Накінечник привода коси Germany комбайна John Deere 530-730 925-985 1032-1085 1144-1188. Діаметр конусного пальця 20-22 мм. Біля накінечника стоїть корпус підшипника Z10017.

Номер: AH21345, 80134107.

Моделі комбайна JOHN DEERE:

530 730 925 935 945 930 932 950 952 955 965H 975 985 1032 1055 1065 1072 1085 965 CTS 9780CTS sts 9860STS 9880STS wts 9640WTS 9660WTS 9680WTS 1042 1052 1068H 1075 630 940 942 960 970 968H

Цей посилений шарнірний наконечник (головка шатуна / наконечник привода косы) є критично важливим елементом механізму привода різального апарату зернових та соняшникових жаток комбайнів John Deere. Він з'єднує важіль коливального редуктора (МКШ — механізму коливальної шайби) безпосередньо з полотном ножа. Наконечник виготовляється в Німеччині методом точного гарячого кування з легованої конструкційної сталі з подальшим термозагартуванням робочих поверхонь. Завдяки високоякісному внутрішньому вкладишу (або підшипнику), вузол ефективно гасить колосальні вібраційні та знакозмінні ударні навантаження, що виникають під час високочастотного зворотно-поступального руху коси.



Поради майстра з монтажу, центрування та обслуговування привода коси John Deere:

• Ідеальне вирівнювання (центрування) лінії привода: При заміні наконечника AH21345 обов'язково перевірте соосність вала редуктора МКШ та лінійного бруса ножа жатки. Якщо редуктор зміщений або кронштейн кріплення деформований, наконечник буде працювати «на злам» під постійним кутовим перекосом. Це призведе до моментального зносу внутрішнього шарніра, сильного перегріву вузла та зрізання кріпильних болтів голови коси вже в перші години обмолоту.

• Контроль моменту затягування кріпильних болтів: Кріплення наконечника до спинки ножа здійснюється спеціальними високоміцними болтами (клас міцності не менше 10.9). Категорично заборонено використовувати звичайні «сирі» будівельні болти — їх зріже під першим же навантаженням, коли ніж зустрінеться із жорстким бур'яном або грудкою землі. Затягуйте болти за допомогою динамометричного ключа чітко за інструкцією, використовуючи нові стопорні гайки з нейлоновим кільцем або анаеробний фіксатор різьби (різьбовий герметик).

• Регулювання притискачів ножа поблизу наконечника: Перші 2–3 притискачі коси, які розташовані ближче всього до наконечника AH21345, зазнають найбільших навантажень через близькість до точки привода. Ретельно налаштуйте зазор під ними. Якщо ніж у цій зоні буде сильно затиснутий — наконечник почне працювати з перевантаженням і розіб'є шарнір. Якщо зазор буде занадто великим — виникне сильний вертикальний люфт (биття), який швидко зруйнує п'ятку коси.

• Регулярне змащування та контроль зазору під час жнив: Якщо конструкція наконечника передбачає прес-маслянку (тавотницю), шприцуйте її якісним літієвим або молібденовим консистентним мастилом кожні 8–10 мотогодин (перед кожною зміною). Наконечник працює в зоні суцільного пилу від рослинної маси. Мастило не лише знижує тертя, але й вимиває зсередини шарніра дрібні абразивні частинки, суттєво подовжуючи життя німецької деталі.
